电源测量设置的影响

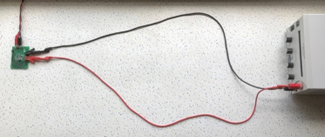

设计电源时，严格的测试非常重要。测量硬件对于执行此任务很重要。当然，在这个测量过程中，也可能会悄悄地犯错。在有关电力管理技能的简短文章中，我们将研究电源和加载审查之间连接线的影响。当电路板与实验室进行快速连接时，设置通常如图1所示。目前，一条长连接电缆与通过电子负载评估的电源有关（如图所示）。这两根电线被随机放置在实验室实验室中，并且电路面积相对较大。本文指出：图1。电力板和PAG载荷之间的连接电缆。有关更好的设置，请参见图2。在这种情况下，两条电线相互弯曲以减少电路中的环区域。这种理论减少了寄生线的联系n要评估的电源和负载。从理论上讲。那么，图1和2中的不同设置到底对测量结果产生了影响？为了看到这一点，在图1和2中列出的两个不同的设置中，我们将ADP2386板审查连接为降压转换器，输出电流高达6 a，然后测量输出电压对加载传递的响应。这将显示优化连接线位置的实际效果。在此示例中，ADP2386将5 V电源电压转换为3.3 V输出电压。负载转移是由那些electron载荷形成的，从10 mA到4 a到大约30。在这两种情况下，连接线的长度均为1米。图2。电力板和装载之间的小心连接电缆。图3。随意放置电线时对加载输出电压的瞬态响应（如图1所示）。图3显示了在AC联合输出电压处的电压尖峰在加载瞬态响应过程中，测量设置如图1所示。峰值电压约为103 mV。相比之下，图4显示了当电线的连接电线正确弯曲在一起时的测量结果（如图2所示）。目前，输出电压处的电压尖峰仅为96 mV。这对应于差异约7 mV的差异，表明LSCONECTing的适当排列可以改善该加载的测试结果。图4。小心地放置连接电缆时的输出输出输出（如图2所示）。因此，我们可以清楚地看到，对测量的良好测量可以提供更准确的结果。除了电源和加载审查之间的连接线的几何位置外，电缆的长度和相应的连接类型（在此示例中，鳄鱼夹或集成的焊料）也很重要。线越短，par越小Asitic电感且加载测试结果的影响越小。始终尽可能使用最短的连接电缆。结果表明，正确滞留的电线应该对打孔的结果产生影响，因此值得花费过多的努力来拖延潜在客户来测量设置。
